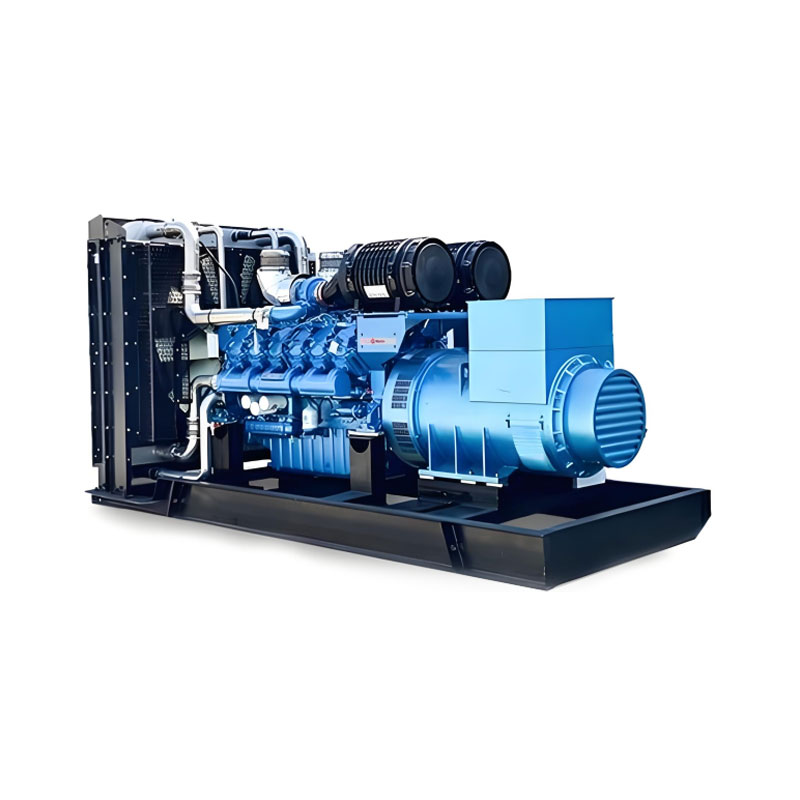

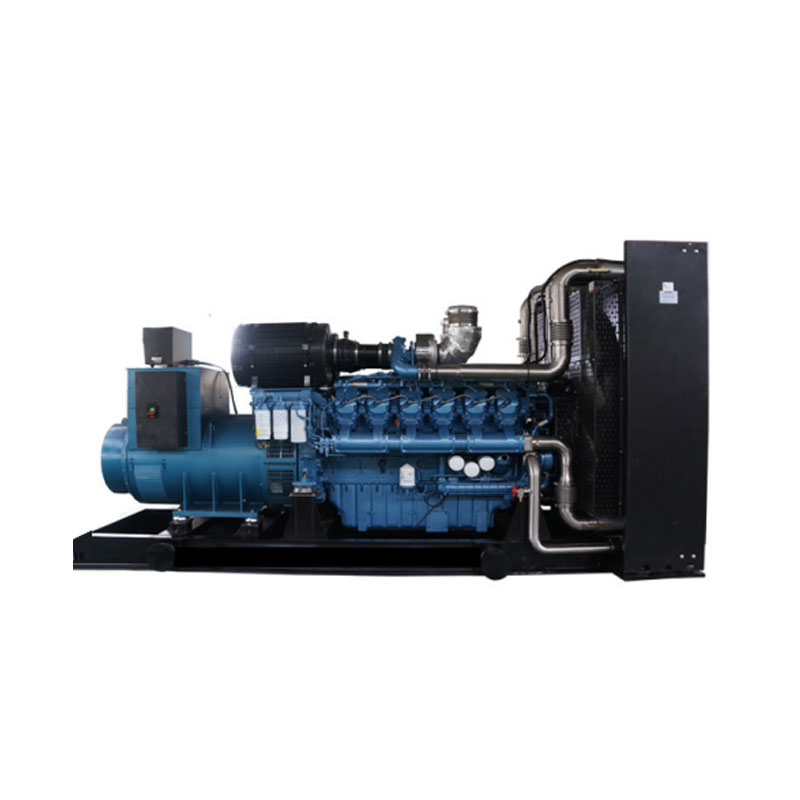

Groupe électrogène Weichai

Les groupes électrogènes Weichai fabriqués en Chine par Kecheng sont un ensemble d'équipements de production d'électricité centrés sur une énergie fiable. La puissance de cette série d'unités varie de 20 à 1 500 kilowatts. La puissance de base adopte la maturité et testée sur le marché Moteurs diesel de la série Weichai, assurant la fiabilité de base du groupe motopropulseur. L'unité prête attention à l'adaptabilité environnementale dans la conception intégrée, peut fonctionner de manière stable dans des conditions de charge lourde et maintenir un bon économie de carburant. Le produit adhère strictement aux normes nationales pertinentes et les composants principaux sont fournis avec un service de garantie jusqu'à deux ans. Qu'il s'agisse d'une alimentation continue dans la production industrielle, d'une alimentation temporaire fourniture pour la construction technique ou la sauvegarde d'urgence dans les lieux commerciaux, ce produit, qui a été profondément coopéré avec Weichai, peut fournir un support électrique solide et efficace. C'est la solution privilégiée pour ceux qui rechercher la stabilité et la praticité.

Il couvre trois gammes de puissance : petite (20-100 KW), moyenne (100-500 KW) et grande (500-1 500 KW) :

Scénarios d'application (adaptation exclusive pour Weichai Power)

1. Scénarios d'urgence civile et communautaire (20-100KW)

• Scénarios applicables : Communautés anciennes (alimentation électrique de secours pour ascenseurs et pompes à eau), résidentielles communautés (éclairage public/pile de recharge lors des coupures de courant), petites maisons de retraite (médecine de base équipements/équipements de vie)

• Valeur fondamentale : le taux de défaillance du moteur Weichai WP4 est ≤0,3 % par an. Il démarre dans les ≤ 15 secondes après la mise sous tension panne, évitant le coincement de l'ascenseur et l'interruption de l'équipement médical pour les personnes âgées. Le bruit de l'unité est ≤70dB@10 mètres (pour les petits modèles), ce qui est conforme aux normes sonores des zones résidentielles. Avec un plein réservoir de carburant, il peut durer de 8 à 12 heures, répondant aux besoins d'urgence à court terme d'un usage civil et ne nécessitant aucun entretien fréquent.

2. Scénarios de lieux commerciaux et de services (50-300KW)

• Scénarios applicables : chaînes de supermarchés (réfrigérateurs à chaîne du froid/systèmes de caisse enregistreuse de secours), hôtels étoilés (chambres climatisation/équipement du centre de conférence international), cliniques communautaires (pompes à perfusion/tests de base instruments)

• Valeur fondamentale : la consommation de carburant du moteur Weichai WP6 est aussi faible que 200 g/(kW · h), et le coût d'exploitation annuel est de 15 % à 20 % inférieur à celui des unités similaires. Kecheng Intelligent ATS permet une commutation sans choc entre « l'alimentation secteur » et « unité de puissance » (≤0,5 secondes), empêchant les aliments de se détériorer en raison de pannes de courant dans la chaîne du froid. Prise en charge surveillance à distance via l'application mobile, et une personne peut gérer plusieurs unités de magasin.

3. Scénarios industriels et manufacturiers (300-1500KW)

• Scénarios applicables : Usines de machines lourdes (alimentation électrique principale et de secours pour machines-outils et emboutissage équipements), constructeurs de véhicules automobiles (robots de soudage/lignes de production de peinture), parcs industriels chimiques (grands réacteurs/pompes à eau de circulation)

• Valeur fondamentale : les moteurs Weichai WP12/WP17 peuvent résister à un fonctionnement continu à pleine charge pendant 24 heures (fonctionnement annuel temps ≥ 8 000 heures), ce qui les rend adaptés à la production industrielle lourde. Le modèle haute tension (6kV) est directement connecté au réseau électrique industriel, réduisant ainsi l'investissement dans les équipements de réduction de tension. Weichai le réseau après-vente du moteur couvre tout le pays et le temps de réponse aux pannes ne dépasse pas 4 heures.

4. Scénarios d'ingénierie et d'infrastructure (100-1000KW)

• Scénarios applicables : construction d'autoroutes (usines de malaxage/équipement de coulage de poutres-caissons), construction de métro urbain (alimentation électrique auxiliaire pour machines à boucliers/ventilation de tunnel), projets de pôles de conservation de l'eau (porte palans/équipement de surveillance)

• Valeur fondamentale : les moteurs Weichai sont dotés de pistons et de vilebrequins renforcés, capables de résister à trois fois la courant de démarrage (adapté aux charges de moteur d'ingénierie), empêchant le calage pendant le démarrage. Kecheng anti-vibration structure (le cadre de la carrosserie est épaissi à 10 mm), adaptée au transport cahoteux sur les chantiers de construction. Poussière IP54 et résistance à l'eau, résistant à la poussière technique et aux environnements de pluie.

5. Zones éloignées et scénarios extérieurs (50-500KW)

• Scénarios applicables : Sites miniers en montagne (chargement d'équipements de concassage et de camions miniers), garde-frontière postes (auxiliaire d'électricité et de chauffage domestique), villages de pêcheurs insulaires (chargement du dessalement de l'eau de mer équipements et bateaux de pêche)

• Valeur fondamentale : les moteurs Weichai peuvent démarrer à -35 ℃ (triple préchauffage "huile moteur + liquide de refroidissement + carburant" en option), adapté aux environnements éloignés à basse température ; Le taux de consommation de carburant est aussi bas que 195 g/(kW · h) (pour modèles de taille moyenne), et le coût d'exploitation sur site à long terme est contrôlable. Le réseau de service de Weichai couvre zones reculées, avec un approvisionnement pratique en pièces de rechange, il n'y a donc pas lieu de s'inquiéter des problèmes après-vente.

Avantages du produit (compétitivité de base de Weichai Power)

Paramètres techniques (plage de puissance totale : 20-1500KW)

Caractéristiques techniques (conception exclusive pour Weichai Power)

1. Technologies de base des moteurs Weichai

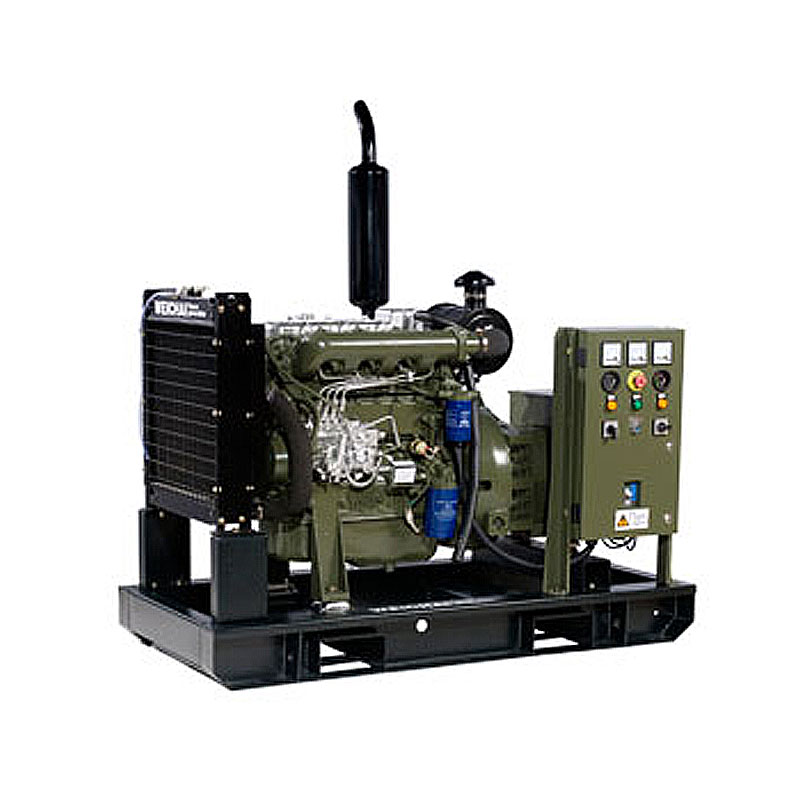

• Petits modèles (20-100KW, WP4/WP6) :

① Adoptant la technologie « rampe commune haute pression (2000 bars) + refroidissement intermédiaire turbocompressé », la combustion l'efficacité est augmentée de 15%. Lors d'un démarrage à basse température, il peut être démarré via le préchauffage d'admission Prise (-25 ℃ peut être démarré).

② Conception légère (l'ensemble du WP4 ne pèse que 350 kg), avec un petit volume global de l'unité, ce qui la rend adaptée pour les scénarios de communauté et de dépanneur avec un espace limité.

③ Le système de contrôle ECU exclusif de Weichai surveille les conditions de fonctionnement du moteur en temps réel, avec un défaut précoce taux de précision des avertissements ≥98 %, empêchant les arrêts soudains.

• Modèles de taille moyenne (100-500KW, WP6/WP10) :

① Weichai WP10 est équipé d'un « système de turbocompression à haut rendement », qui augmente le couple à basse vitesse de 35 % (couple ≥1400N · m à 1500r/min), ce qui le rend adapté au démarrage de moteurs d'ingénierie.

② Double arbre à cames en tête (DACT) + conception à quatre soupapes, avec une augmentation de 20 % de l'efficacité d'admission et des émissions Normes nationales IV, ce qui le rend adapté aux scénarios commerciaux avec des exigences élevées en matière de protection de l'environnement.

③ Le système de refroidissement d'origine de Weichai (pompe à eau + ventilateur) présente une efficacité de dissipation thermique élevée et peut fonctionner à pleine charge dans un environnement à haute température de 50 ℃ sans risque de surchauffe.

• Grands modèles (500-1500KW, WP12/WP17) :

① Weichai WP17 est un moteur robuste à 12 cylindres de type V. Le bloc-cylindres est en fonte de graphite vermiculaire fer (avec une résistance 80 % supérieure à celle de la fonte ordinaire), qui peut résister à de lourdes charges industrielles impacts.

② Le système de post-traitement des gaz d'échappement (SCR+DPF), répondant aux normes d'émission nationales V/Euro V, convient aux des parcs industriels avec des exigences strictes en matière de protection de l'environnement ;

③Technologie intelligente d'économie de carburant de Weichai (ajustant automatiquement l'angle d'avance de l'injection de carburant en fonction de la charge) consomme 5 à 8 % de carburant en moins que les moteurs similaires, avec un avantage significatif en termes de fonctionnement à long terme les coûts.

2. Technologie d'intégration personnalisée Kecheng

• Contrôleur intelligent (série KCPLC) :

① Petit modèle (KCPLC-03) : affiche les paramètres de base tels que la tension, le courant et la température de l'eau, et prend en charge alarme de défaut de base (température d'eau élevée, pression d'huile basse) ;

② Modèle de taille moyenne (KCPLC-04) : Les nouvelles fonctionnalités incluent la surveillance à distance via une application mobile (connexion réseau 4G) et gestion de la consommation électrique en crête-vallée (ajustement automatique de la puissance de sortie), permettant d'économiser 10 à 15 % d'électricité factures annuellement.

③ Modèles à grande échelle (KCPLC-05) : prend en charge la surveillance des paramètres haute tension (tension/courant 6 kV), multi-machines Contrôle parallèle (écart d'équilibrage de charge ≤ 5 %), et peut être connecté aux systèmes DCS industriels pour atteindre opération sans surveillance.

• Structure protectrice et adaptative :

①Anti-poussière et étanche : les modèles de petite et moyenne taille offrent une protection IP54 (étanchéité double couche du corps + filtre à poussière de 50 mailles), tandis que les grands modèles peuvent être équipés en option d'IP65 (l'ensemble de la machine est étanche et peut résister à une immersion de courte durée dans l'eau jusqu'à 0,5 m de profondeur).

② Anti-vibration et anti-corrosion : La carrosserie des modèles de moyenne et grande taille est soudée avec du manganèse 16Mn acier (8-12 mm d'épaisseur), et la surface est pulvérisée avec du zinc + peinture anticorrosion (test au brouillard salin ≥1200 heures), adapté aux scénarios d’ingénierie et côtiers.

③ Déploiement pratique : pour les petits modèles, un type de remorque (remorquage de camionnette, avec un rayon de braquage minimum de ≤5 mètres) est disponible. Pour les grands modèles, une conception modulaire (transport en bloc, assemblage sur site) est adoptée, et la période d'installation est ≤ 4 heures.

3. Adaptation et optimisation exclusives pour Weichai

• Système de carburant : Compatible avec les exigences des moteurs Weichai, il adopte l'élément de filtre à carburant d'origine de Weichai (précision de filtration 5 μm), et le pipeline de carburant utilise des tuyaux en caoutchouc résistant à l'huile (marque désignée de Weichai) pour empêcher les impuretés du carburant de boucher les injecteurs de carburant.

• Système de lubrification : de l'huile moteur spéciale Weichai (CH-4 15W-40, conforme aux normes API) est utilisée. L'huile Le cycle de changement est 25 % plus long que celui de l'huile moteur générale, réduisant ainsi l'usure du moteur.• Liaison après-vente : Le Kecheng Le contrôleur peut lire le code d'erreur de l'ECU du moteur Weichai. Lorsqu'un défaut se produit, il sera poussé de manière synchrone au système après-vente Weichai, réalisant une connexion transparente du "diagnostic des défauts - allocation des pièces de rechange - maintenance sur site", et améliorant l'efficacité de la maintenance de 30 %.

Sélection de puissance (Correspondance précise de la puissance Weichai)

1.Base de sélection de base

2. Recommandation de puissance pour les scénarios typiques

Méthode d'utilisation (fonctionnement exclusif pour les unités Weichai)

1. Inspection avant démarrage (points clés pour les moteurs Weichai)

2. Opération de démarrage (processus de division de puissance)

(1) Petits modèles (20-100KW, WP4/WP6)

1. Démarrage du préchauffage : Ouvrez le robinet de carburant → Entrez dans le mode « Manuel » du contrôleur Kecheng → Appuyez sur le bouton Bouton « Préchauffage » dans un environnement à basse température (la prise de préchauffage Weichai fonctionne et la lumière s'éteint pour terminer le processus. Préchauffer 60 secondes à -25℃) → Appuyer sur le bouton « Start ».

2. Vérification de l'état : après le démarrage du moteur, observez la vitesse de rotation (1 500 r/min ± 50 r/min) et la pression d'huile. (≥0,3MPa, manomètre Weichai d'origine) et stabiliser pendant 3 minutes.

3. Opération de chargement : fermez l'interrupteur de sortie et chargez progressivement (ajoutez d'abord 50 % de charge, faites fonctionner pendant 5 minutes, puis augmenter à 100 %), en évitant tout impact sur le moteur Weichai (un chargement unique à pleine charge est interdit).

(2) Grands modèles (500-1500KW, WP12/WP17)

1. Préparation haute tension : Confirmez que "l'interrupteur de mise à la terre" de l'armoire électrique haute tension est ouvert → le Le « sectionneur » est fermé → Utilisez un testeur haute tension approuvé par Weichai (avec une tension de tenue de 10 kV) pour confirmer qu'il n'y a pas d'électricité.

2. Processus de démarrage : Démarrage hydraulique → Le régime du moteur monte à 1 500 tr/min → Vérifiez les paramètres de l'ECU Weichai (eau température ≤85℃, pression d'huile ≥0,3MPa) → Fermez le disjoncteur haute tension ;

3. Chargement par étapes : chargez dans l'ordre "20 % → 50 % → 80 % → 100 % » (avec un intervalle de 5 minutes entre chaque étape), et surveillez le taux de charge des moteurs Weichai (≤100 %) via le contrôleur Kecheng pour éviter les surcharges.

3. Surveillance et arrêt du fonctionnement (protection du moteur Weichai)

• Objectif de surveillance : visualisation en temps réel des paramètres de l'ECU du moteur Weichai (température de l'eau ≤ 95 ℃, pression d'huile ≥0,2MPa, pression de carburant ≥1,0MPa), et la tension/courant affiché sur le contrôleur Kecheng (≤ valeur nominale) ;

• Gestion des exceptions :

① Température d'eau élevée du moteur : vérifiez le système de refroidissement Weichai (niveau de liquide de refroidissement, vitesse du ventilateur) et nettoyez le poussière de radiateur (souffler de l'intérieur vers l'extérieur avec de l'air comprimé à 0,2MPa).

② Code d'erreur ECU : lisez le code d'erreur via le contrôleur Kecheng et contactez le service après-vente Weichai pour plus d'informations. dépannage (par exemple, "P0193" indique un défaut du capteur de pression de carburant).

• Processus d'arrêt :

① Déchargement : Débranchez tous les interrupteurs de charge et réduisez à vide.

② Refroidissement : faites tourner le moteur Weichai au ralenti pendant 8 à 10 minutes (pour refroidir le turbocompresseur et éviter la cokéfaction due à arrêt à haute température).

③ Arrêt : appuyez sur le bouton « Stop » → Fermez le robinet de carburant (pour un arrêt prolongé) → Pour les modèles haute tension, fermez l'"interrupteur de masse" pour décharger.④ Finition : Nettoyer le filtre à air/filtre à carburant du moteur Weichai, vérifier s'il y a fuite dans le corps du moteur (huile moteur, liquide de refroidissement) et enregistrer le journal de fonctionnement.

Sécurité et protection (spécifications de l'unité Weichai)

1. Sécurité d'installation (compatible avec Weichai Power)

• Lieu et fixation :

① Installer dans un endroit bien ventilé, à l'écart des flammes nues (≥15 mètres). L'orifice d'échappement du moteur Weichai doit faire face à une zone sans personnel (température d'échappement ≥550℃) pour éviter les brûlures.

② La capacité de charge au sol ne doit pas être inférieure à 1,5 fois le poids de l'unité (par exemple, pour un Unité de 6 000 kg, elle ne doit pas être inférieure à 9 000 kg/㎡). Le site temporaire du projet doit être pavé de pierre concassée des pierres et des plaques d'acier (pour éviter l'affaissement), et des plaques d'acier doivent être placées sous les pieds de support (avec un superficie d'au moins 0,5㎡/jambe).

③ Pose de câbles haute tension : passer à travers des tuyaux en acier galvanisé (épaisseur de paroi ≥5 mm), avec une profondeur d'enfouissement de ≥0,7 mètres (pour éviter d'être écrasé par des véhicules d'ingénierie), et les marquages ​​des câbles doivent être clairs (marqués comme "Spécial pour les unités haute tension Weichai").

• Sécurité électrique :

① Système de mise à la terre : La résistance de mise à la terre pour les modèles basse tension est ≤4Ω, et pour les modèles haute tension, elle est ≤10Ω. L'électrode de mise à la terre utilise de l'acier d'angle galvanisé de ∠50×50×5 (longueur ≥2,5 mètres), qui est connecté de manière fiable à le bloc moteur Weichai (pour éviter l'accumulation d'électricité statique).

② Câblage de charge : pour les lignes d'ingénierie temporaires, utilisez des câbles robustes gainés de caoutchouc YCW (résistant à l'huile/résistant à l'usure, conformément aux spécifications recommandées par Weichai). Les borniers doivent être pressé fermement avec un nez en cuivre (couple conforme aux normes Weichai). Pour les charges moteur, un neutre de protection le fil doit être connecté.

③ Fonctionnement haute tension : pour les modèles 6 kV, outils d'isolation haute tension approuvés par Weichai (isolation gants/bottes, détecteur de tension, avec une tension de tenue de 10kV) doivent être fournis. Pendant le fonctionnement, deux personnes doit coopérer (une personne qui opère et une personne qui supervise) et remplir le formulaire « Opération haute tension » Ticket".

• Configuration protection incendie :

① La zone d'installation est équipée de 2 extincteurs à poudre sèche ABC de 8 kg (à pas plus de 5 mètres de l'unité) et 1 bac à sable (d'un volume d'au moins 2 mètres cubes). Il est strictement interdit d'empiler matériaux inflammables (tels que des fûts de diesel et du bois) autour du moteur Weichai.

② Affichez des panneaux d'avertissement tels que « Weichai Power, personnel non-opérateur interdit d'approche » et « Haute tension ». Danger", et accrochez des feux rouges clignotants la nuit.

③ Élaborer un plan d'intervention d'urgence en cas d'incendie et organiser les opérateurs pour qu'ils effectuent des exercices chaque trimestre (y compris le procédé spécial d'extinction d'incendie pour les moteurs Weichai).

2. Sécurité de fonctionnement (spécifications du moteur Weichai)

• Exigences en matière de personnel :

①Les opérateurs doivent suivre une formation conjointe par Weichai et Kecheng (40 heures, comprenant le fonctionnement des moteurs Weichai et dépannage). Après avoir réussi l'évaluation, ils peuvent prendre leur poste au sein du "Weichai Engine Unit Operation". Certificat".

② Avant de démarrer le moteur Weichai, il est nécessaire de vérifier le niveau d'huile (les deux sont indispensables pour éviter cylindre tirant). Pendant le fonctionnement, ne touchez pas les composants à haute température (collecteur d'échappement, turbocompresseur, température ≥500℃).

③Lorsque vous travaillez dans des scénarios d'ingénierie, portez des casques de sécurité, des chaussures antidérapantes et des vêtements de travail. Pour la haute tension opérations, un équipement isolant supplémentaire doit être porté.

• Contre-indications opératoires :

① N'utilisez pas d'éléments d'huile moteur/filtre non spécifiques à Weicha (sinon, la garantie Weichai sera perdue et pourrait provoquer une panne moteur).

② Il est interdit de démarrer les moteurs Weichai sans huile moteur ni liquide de refroidissement (un seul fonctionnement au ralenti peut provoquer une usure du moteur). bloc-cylindres).

③ Il est strictement interdit de débrancher l'interrupteur haute tension sous charge (pour éviter d'impacter le Weichai générateur et endommageant le système d'excitation).

④ Il est strictement interdit de faire fonctionner des modèles haute tension pendant des orages. L'alimentation électrique doit être déconnecté et mis à la terre pour la décharge afin d'éviter les coups de foudre.

• Intervention d'urgence :

① Incendie moteur : Arrêtez immédiatement la machine → Fermez le robinet de carburant → Utilisez un extincteur à poudre sèche pour pulvériser sur la base de la flamme (ne pas utiliser d'eau pour éteindre le feu de combustible) → Évacuer les personnes environnantes.

② Fuite d'huile : Arrêtez la machine → Vérifiez l'oléoduc Weichai (si les joints sont desserrés et si le les bagues d'étanchéité sont endommagées) → Remplacez les bagues d'étanchéité d'origine Weichai, faites l'appoint d'huile spéciale puis démarrez encore une fois.

③ Fuite haute tension : Débranchez l'alimentation électrique de niveau supérieur → Portez un équipement isolant → Isolez le défaut point avec une tige isolante → Vérifier le câble haute tension/le bornier (s'il est endommagé ou mis à la terre).

3. Maintenir la sécurité (normes après-vente Weichai)

• Préparatifs avant maintenance :

① Couper l'alimentation électrique de l'appareil (débrancher l'interrupteur principal basse tension et le disjoncteur et masse pour haute tension), fermez le robinet de carburant, accrochez le panneau d'avertissement "En maintenance, ne démarrez pas" et avertissez les charges concernées pour couper l’alimentation.

② L'entretien des moteurs Weichai nécessite l'utilisation d'outils Weichai d'origine (tels que des clés spéciales et des coupleurs). clés) et les pièces de rechange doivent être des produits Weichai authentiques (Kecheng fournit des canaux d'approvisionnement autorisés).

③Avant d'entretenir de grands modèles, la pression du système de refroidissement doit être relâchée (en ouvrant la vanne de ventilation) pour empêcher l'eau chaude de pulvériser et de blesser des personnes.

• Projets de maintenance de base :

① Vidange d'huile moteur : Changez l'huile moteur spécifique à Weicha toutes les 600 à 1000 heures (en fonction du moteur Weichai modèle). Versez l'huile usagée dans le seau d'huile usagée dédié (remettez-la à un établissement qualifié pour traitement et interdire les sorties aléatoires).

② Remplacement de l'élément filtrant : le filtre à air/filtre à carburant d'origine Weichai doit être remplacé toutes les 500 heures, et le filtre à huile doit être remplacé en même temps que l'huile (ne pas mélanger des éléments filtrants de marques différentes).

③ Inspection du moteur : Vérifiez le jeu des soupapes du moteur Weichai (à l'aide d'une jauge d'épaisseur spécifique à Weicha) et le État d'atomisation des injecteurs de carburant (effectué par les ingénieurs après-vente de Weichai) toutes les 2000 heures pour garantir ils répondent aux normes d'usine d'origine.

• Tests post-maintenance :

Une fois la maintenance terminée, l'unité doit être démarrée (fonctionner à vide pendant 30 minutes), vérifier les paramètres de Weichai ECU (pas de code d'erreur) et affichage du contrôleur Kecheng (tension/courant normal), charge à 50 % de la valeur nominale. mettre sous tension et fonctionner pendant 1 heure. Ce n'est qu'après avoir confirmé qu'il n'y a aucune anomalie qu'il peut être connecté à la charge normale.

Tableau du cycle de maintenance (exclusif pour les unités Weichai)
